A válvula borboleta é responsável por regular ou bloquear o fluxo de fluido dentro de uma tubulação.

É indicada na condução de líquidos, gases e materiais pastosos e consegue suportar condições adversas, como baixas temperaturas.

Esse tipo de componente é muito flexível em relação a sua utilização:

• Funcionam através de acionadores manuais ou automáticos;
• Atuam como um sistema de regulagem e como válvulas de
  bloqueio;
• Podem ser instaladas em diversos segmentos da indústria.

A válvula borboleta é muito usada em sistemas de pressão devido a sua ótima performance em equipamentos de combate a incêndios. Seu mecanismo de desligamento funciona muito rápido, exatamente pelo efeito dos acionadores automatizados.

O que é a Válvula Borboleta?

A válvula borboleta faz parte da família de válvulas chamadas de um quarto de volta (¼ de volta), uma vez que, para obter a posição aberta ou fechada, não é preciso um giro completo, somente um movimento de ângulo 90°.

É formada por uma haste que penetra a sede circular da válvula e assume a forma de disco, encaixando-se perfeitamente à sede.

O disco ligado à haste lembra uma borboleta quando reproduz o seu movimento giratório, por isso o nome válvula “borboleta”.

Funcionamento

Conforme falamos no tópico acima, a borboleta é um disco de metal montado em uma haste. No momento em que o disco é girado na perpendicular bloqueando totalmente a passagem do fluido, a válvula estará na posição fechada.

Já a vedação acontece quando, no fechamento, o disco pressiona a sede da válvula, fazendo com que ela fique comprimida e, assim, eliminando qualquer possível vazão de passagem do fluído.

Agora, no sentido contrário, quando o disco é girado um quarto de volta, a válvula ficará totalmente aberta, simultaneamente ao fluxo, permitindo uma passagem quase plena do fluido na tubulação.

O mais importante de uma válvula borboleta está ligado à sua rapidez de desligamento.

Confira a seguir o passo-a-passo de como funciona esse tipo de
componente:

• O disco de metal da válvula é inserido no centro do tubo. A haste passa
  por ele até chegar no atuador;
• O disco fica fechado do lado ou perpendicular ao fluxo;
• Uma queda de pressão ocorre pelo disco no fluxo, mesmo estando
  aberto;
• O disco é aberto ou fechado quando é girado. Essa função é conhecida
  como “válvula de quarto de volta”;
• O disco de metal na haste bloqueia a passagem;
• O disco de metal é chamado de borboleta, sendo o item mais importante
  da estrutura.

Aplicações

As válvulas borboletas são usadas para inúmeras aplicações e em diversas áreas da indústria, como química, farmacêutica e petróleo, alimentos, abastecimento de água, proteção contra incêndio, fornecimento de gás, manuseio de combustível e outras mais.

Também é comumente utilizada para o controle de gás ou ar de combustão em sistemas de combustão, atuadas por servomotor ou atuador pneumático. Porém neste caso as válvulas não são estanques e, portanto, não poderão ser utilizadas como bloqueio da linha de gás.

Os tipos de válvulas borboleta

Existem diferentes tipos de válvulas borboleta, cada uma específica para cada
aplicação e faixa de pressão.

– Válvulas borboleta Wafer;

– Válvulas borboleta motorizadas;

– Válvulas borboleta pré-isoladas;

– Válvulas borboleta centradas.

Vale lembrar que esses tipos de válvula possuem uma construção simples, não ocupa muito espaço, o peso é leve e o custo mais baixo comparado a outros projetos de válvula.

Além disso, podem ser operadas por alavancas, engrenagens ou atuadores conforme a necessidade específica.

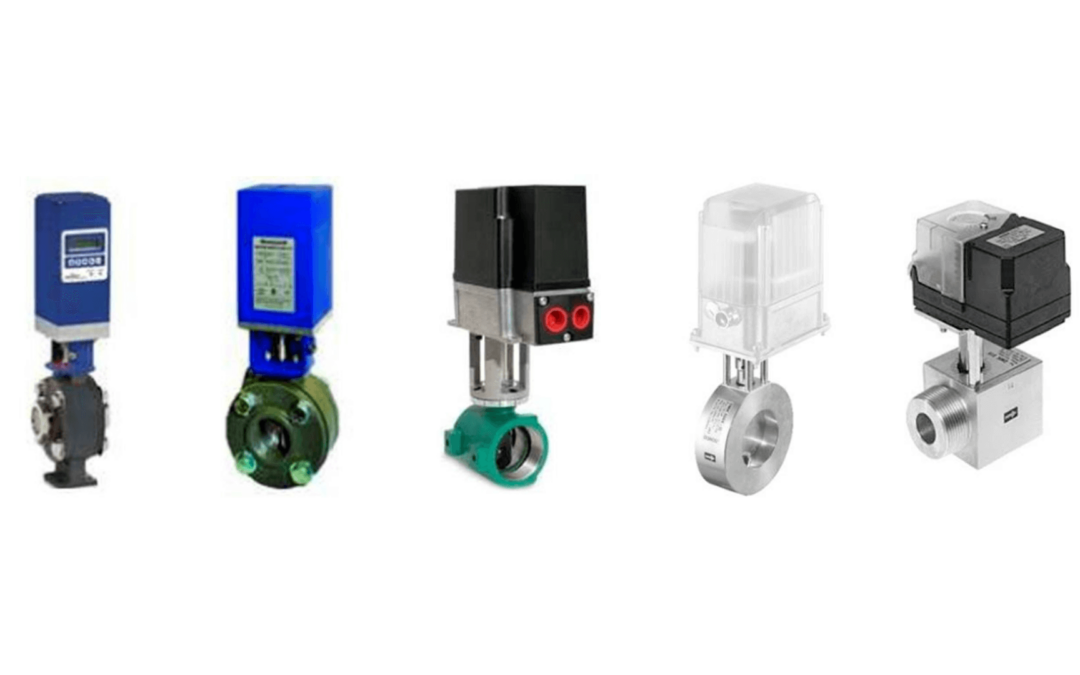

A Mainflame trabalha com as melhores Válvulas Borboleta para Ar ou Gás, utilizadas na regulagem e controle de fluxo em processos de combustão. Oferecemos soluções completas e otimizadas para diversos processos na
indústria em geral! Não deixe de nos consultar!
